2 Port Antena 790-960MHz 65 darjah HPBW 16.3dBi 0 darjah ~10 darjah T

Spesifikasi Elektrik(BASTA12.0)

Julat Kekerapan(MHz)

790-960 (R1)

Sub-Julat Kekerapan(MHz)

790-862

862-894

894-960

Polarisasi (darjah)

±45

Condong Elektrik (darjah)

0-10

Keuntungan (dBi)

Condong tengah

15.6

16.1

16.3

Atas semua kecondongan

15.5±0.5

16.0±0.5

16.2±0.5

Penindasan Lobus Sisi Atas Pertama (dB)

>16

>17

>18

Azimuth Beamwidth 3dB(darjah)

71±5.5

69±5.5

67±4.5

Lebar Pancaran Ketinggian 3dB(darjah)

8.2±0.6

7.8±0.5

7.5±0.5

Nisbah Kutub Rentas @0 darjah (dB)

>20

>20

>19

Nisbah Kutub Rentas @±60 darjah ( dB)

>10

>10

>10

Nisbah Depan ke Belakang, 180 darjah ±30 darjah ( dB)

>24

>25

>26

VSWR

<1.5

PIM ke-3@2 x 43 dBm (dBc)

<-153

Pengasingan (dB)

>28

Maks. kuasa setiap port (W)

250

Impedans (Ω)

50

Perlindungan Kilat

DC Ground

Spesifikasi Mekanikal(BASTA12.0)

jenis RET

RET Bersepadu (AISG2.0/3GPP)

Penyambung AISG (1 input dan 1 output)

(masuk:Lelaki;keluar:Perempuan)

Penyambung

2×4.3-10 perempuan , Bawah

Dimensi antena (H x W x D) (mm)

2500×270×140

Dimensi pembungkusan (H x W x D) (mm)

2790×350×230

Berat antena (kg)

18.0±1.0

Berat pengapit (kg)

5.2±0.5

Berat pembungkusan (kg)

26.5±1.0

Diameter tiang pemasangan

f50 ~f110mm

Bahan Radome

gentian kaca

Julat Kecondongan Mekanikal (darjah)

0~10

Warna radom

Kelabu terang

Suhu operasi (darjah)

-40 hingga +70

Beban angin @150km/j (N)

622/322/823(Depan/Sisi/Maksimum)

Maks. kelajuan angin operasi (km/j)

241

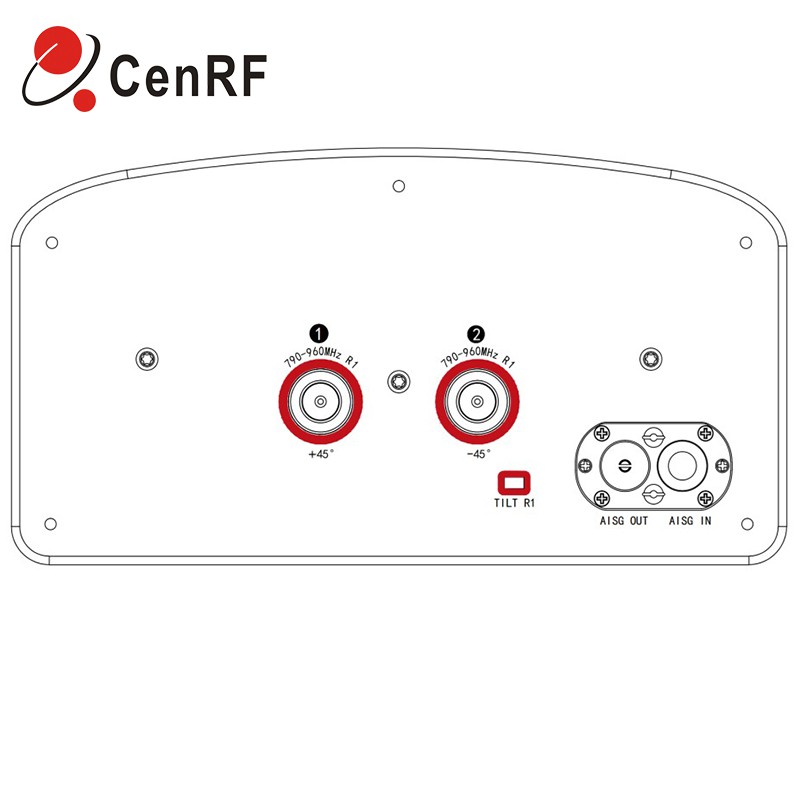

Susun atur

Julat Kekerapan

Susunan

Penyambung

790-960MHz

R1

1-2

Corak

790-960MHz

Aksesori

item

Model

Berat (kg)

Julat Kecondongan Mekanikal (darjah)

Kit Pemasangan

38AA

5.2±0.5

0-10
